Шкафы автоматики, управления и коммутации ШАУК

ШАУК -модификация УВ (управление вентиляторами) предназначен для управления электродвигателями вентиляторов приточно-вытяжной (противодымной) вентиляции.
Подробнее
ШАУК -модификация УЗ (управление задвижками) предназначен для местного, дистанционного или автоматического управлениями приводами заслонок, задвижек и клапанов.


Подробнее

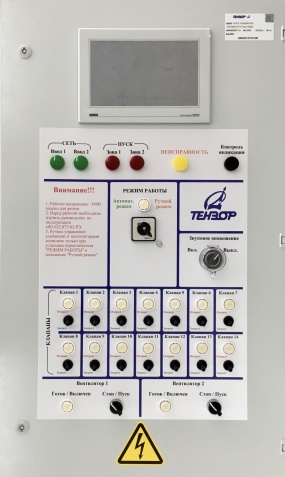

Шкаф автоматики, управления и коммутации ШАУК

Шкаф автоматики, управления и коммутации ШАУК используется в системах автоматики, автоматизации и управления различными технологическими процессами, в том числе в системах пожарной автоматики.

ШАУК предназначен для использования в качестве промежуточного шкафа между низковольтными приемно-контрольными приборами и высоковольтными исполнительными устройствами.

Шкаф разработан в двух исполнениях - с контроллерным управлением и без контроллерного управления (релейный).

Функции ШАУК

  • управление и контроль работы блоков систем вентиляционных установок;
  • управление приводами заслонок, задвижек и клапанов 24/220/380 В (в том числе реверсивными);
  • управление и контроль работы функциональных блоков систем вентиляционных установок;
  • коммутация силовых цепей насосных станций (пожарных, спринклерных и дренчерных систем пожаротушения), компрессоров ХВС и ГВС;
  • контроль различных параметров и состояний оборудования (давление, температура, уровень жидкости и т.д.) с передачей данных на верхний уровень
  • управление системами освещения;
  • управление насосами циркуляции и подпитки отопления, дренажными насосами, реле сигнализации и управления;
  • автоматизация и управление производительностью электронасосов;
  • поддержание давления на выходе насосных установок;
  • отображение состояния контролируемого оборудования и исполнительных устройств, в том числе с использованием сенсорных панелей;
  • управление подключенным оборудованием с сенсорной панели;
  • формирование предупредительной и аварийной сигнализации посредством световой индикации и звукового оповещения;
  • определение неисправности оборудования по обратной связи от установленных датчиков.
Технические характеристики

  • Классы безопасности - 3Л, 3НЛ, 3НО, 3Н, 4Н по НП-033;
  • Степень сейсмостойкости - соответствуют требованиям I категории сейсмостойкости;
  • Воздействие внешних электромагнитных помех - соответствует требованиям группы исполнения III ГОСТ 32137-2013, соответствующей электромагнитной обстановке средней степени жесткости;
  • Воздействие синусоидальных вибраций -  устойчив в диапазоне частот от 10 до 100 Гц с амплитудой смещения 0,35 мм и максимальным ускорением 1 g;
  • Средний срок службы шкафа - 50 лет (при условии своевременной замены электротехнических изделий из состава шкафа со сроком службы -10 лет)
Шкаф обеспечивает непрерывный контроль:
  • целостности линии дистанционного пуска;
  • целостности сигнальных линий положения исполнительных устройств;
  • наличия напряжения на вводах и их соответствие диапазону рабочих напряжений;
  • правильности фазировки на вводах;
  • обрывов электрических цепей питания от шкафа до подключённых исполнительных устройств;
  • коротких замыканий электрических цепей питания от шкафа до исполнительных устройств.
