Источник питания БНН

Источник питания БНН

Блок питания может применяться также и в составе комплексных интегрированных систем физической защиты (СФЗ), в том числе ядерно- и радиационно опасных объектов и атомных станций. По классу безопасности по ПН АЭ Г-1-ОИ-89 (ОПБ-88/97) «Общие положения обеспечения безопасности атомных станций при проектировании, сооружении и эксплуатации» блок питания относится к классу ЗН. По устойчивости к температуре и влажности окружающего воздуха блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения С2 с рабочим диапазоном температур от минус 50 до плюс 70 С.

По прочности к воздействию внешних механических факторов блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения F3 (в транспортной таре).По прочности к воздействию атмосферного давления блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения Р2. По защищенности от воздействия окружающей среды блок питания выполнен в защищенном исполнении по ГОСТ 12997-84 и соответствует степени защиты IP30 по ГОСТ 14254-96.

По устойчивости к внешним электромагнитным воздействиям блок питания соответствует 3-ей степени жесткости по ГОСТ Р 50009-2000 и III группе исполнения по ГОСТ Р 50746-2000 с критерием качества функционирования А. По способу защиты человека от поражения электрическим током блок относится к классу I по ГОСТ 12.2.007.0-75. Блок питания относится ко II категории сейсмостойкости по НП-031-01 «Нормы проектирования сейсмостойких атомных станций». 1.1.1 Условия эксплуатации блока питания: - температура окружающего воздуха - от минус 50 до плюс 70°С; - влажность до 100% при температуре 30°С; размещение в шкафах участковых типа ШУ-23Ф или им подобных.

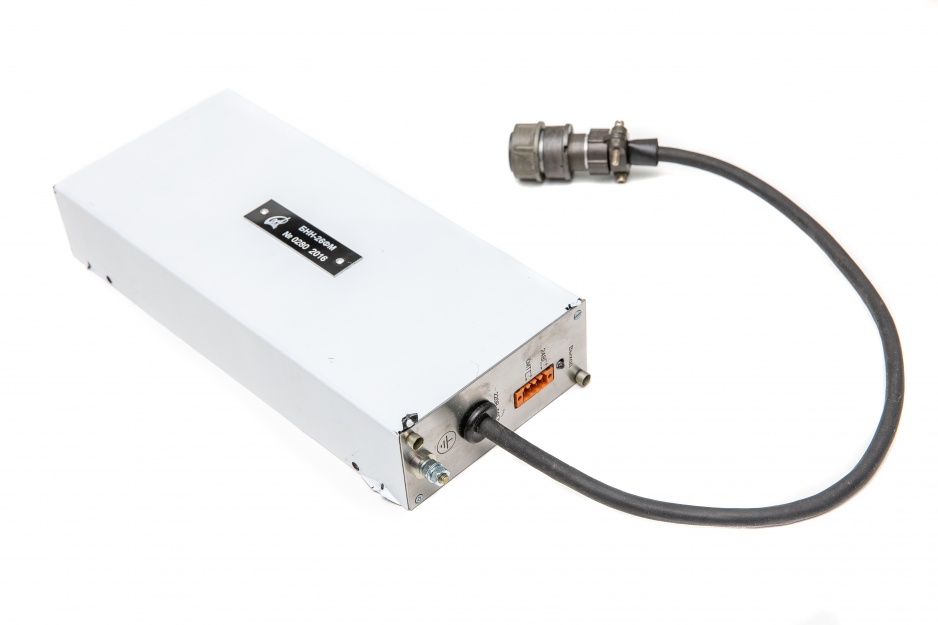

Конструктивно блок питания представляет собой моноблочный прибор в металлическом корпусе, одна из боковых стенок которого является радиатором. На передней панели блока питания расположены разъем «ВЫХОД», световой индикатор наличия выходного напряжения. Для подключения защитного заземления предусмотрено винтовое соединение на передней панели блока питания и контакт 4 сетевого разъема. Питающее напряжение подключается к контактам 2, 3 сетевого разъема.

Нагрузка подключается к контактам 1 и 2, а контрольный сигнал снимается с контактов 3 и 4 разъема «ВЫХОД». Для соответствия блока питания требованиям ГОСТ Р 50009-2000 и ГОСТ Р 50746¬2000 по устойчивости к внешним электромагнитным воздействиям на входе и выходе преобразователя установлены фильтры.

Технические характеристики БНН:

  • Блок питания питается от сети переменного тока частотой от 48 до 52 Гц и напряжением от 187 до 242 В;

  • Выходное напряжение блока питания - от 26 до 28 В; максимальный ток нагрузки - 5 А;

  • Пульсации выходного напряжения - не более 50 мВ, мощность, потребляемая от питающей сети - не более 150 Вт;

  • Блок питания допускает работу на холостом ходу, имеет защиту от короткого замыкания по выходу;

  • Блок питания выдает контрольный сигнал типа «сухой контакт», гальванически не связанный с цепями питания, выходными цепями и корпусом блока питания. Наличию выходного напряжения блока питания соответствует сопротивление «сухого контакта» не более 10 Ом, отсутствию - не менее 100 кОм;

  • Блок питания имеет световую индикацию наличия выходного напряжения;

  • Время установления рабочего режима - не более 30 с;

  • Режим работы блока питания - непрерывный, круглосуточный, наработка на отказ блока питания - не менее 100000 ч;

  • Срок службы блока питания - не менее 15 лет;

  • Масса блока питания - не более 2,0 кг, габаритные размеры блока питания - не более 50x105x250 мм.

Руководство по эксплуатации еФ2.087.067-01 РЭ
