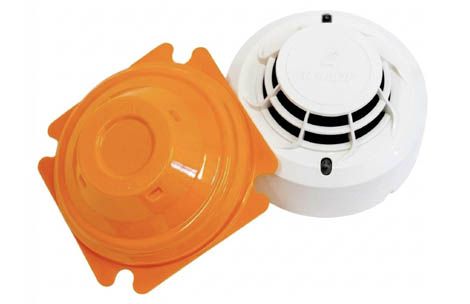

Извещатель пожарный точечный

Извещатель пожарный точечный (ИП) предназначен для функционирования в составе адресных шлейфов сигнализации под управлением модулей МАШ из состава приборов приемно-контрольных пожарных и приборов приемно-контрольных пожарных и управления производства ПАО «ТЕНЗОР» с целью автоматического обнаружения факторов пожара и формирования сигнала о пожаре в соответствии с ГОСТ 34698-2020.

еФ2.402.020 ТУ
Код ОКПД 2 26.30.50.121
Код ТН ВЭД ЕАЭС 8531109500
Сертификат ТР ЕАЭС 043/2017

ИП предназначены для установки вне взрывоопасных зон помещений и наружных установок атомных станций (АС): в помещениях зоны свободного доступа (группа условий эксплуатации - 2.2, 2.3 по СТО 1.1.1.07.001.0675) и зоны контролируемого доступа (группа условий эксплуатации - 1.4 по СТО 1.1.1.07.001.0675). ИП относятся к классам 3, 4 по влиянию элементов АС на безопасность и имеют классификационные обозначения ЗНУ, ЗН, ЗУ, 4Н согласно НП-001-15.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Время технической готовности к работе после подачи питания, с: не более 20
• Суммарное количество изделий в шлейфе, шт.: не более 99
• Наличие изолятора короткого замыкания (ИКЗ): с/без
• Диапазон питающих напряжений, В
• для адресных без ИКЗ: от 15 до 32
• для адресных c ИКЗ: от 15 до 28
• Температура эксплуатации ИП, °С: от минус 30 до плюс 80
• Относительная влажность воздуха при эксплуатации, %: 98 при температуре 35 °С
• Температура транспортирования и хранения, °С: от минус 60 до плюс 60
• Устойчивость к электромагнитным помехам по ГОСТ 32137–2013: группа III, электромагнитная обстановка средней степени жесткости, категория функционирования – А
• Сейсмостойкость согласно НП-031-01 до 9 баллов по шкале MSK-64 при высоте размещения до 70 м: I категория, группа размещения "А"
• Виброустойчивойсть по ГОСТ 30631-99: Группа М4 в диапазоне частот от 0,5 до 150 Гц
• Режим работы изделий: непрерывный (круглосуточный)
• Среднее время восстановления изделий (методом замены на исправный и без учета времени на его доставку), ч: не более 0,5
• Средний срок службы изделий, лет: не менее 10
• Средняя наработка на отказ, ч: не менее 60 000
• Температура срабатывания ИПТМ, ИПТД и ИПК, °С
• класс А1: 58
• класс В: 78
• Срабатывание ИПТД при нарастании температуры со скоростью, °С/мин: 10
• Чувствительность дымового канала обнаружения ИПД и ИПК, дБ/м: от 0,05 до 0,2
• Ток потребления в дежурном режиме при номинальном напряжении 24 В, мкА
• для адресных без ИКЗ: 280*
• для адресных с ИКЗ: 350*

• Ток, потребляемый в режиме «Пожар», при номинальном напряжении 24 В, не более, мА: 3,5
• Подключение к проводному шлейфу: через базу БИП–1**
• Степень защиты оболочкой с базовым основанием БИП–1: IP41
• Габаритные размеры ИП без базы БИП–1, мм:
• диаметр: не более 105
• высота: не более 65
• Масса ИП, не более, г: 150

* – Без учета тока потребления выносного устройства оптической сигнализации (ВУОС).
** – Не входит в комплект поставки Ƕǽ и приобретается отдельно.
ИКЗ - изолятор короткого замыкания
ИПД - извещатель пожарный дымовой точечный
ИПК - извещатель пожарный комбинированный точечный
ИПТМ - извещатель пожарный тепловой максимальный точечный
ИПТД - извещатель пожарный тепловой дифференциальный точечный

ВАРИАНТЫ ИСПОЛНЕНИЙ:

ИП 101-33-A1R-A-I
Извещатель пожарный тепловой максимально-дифференциальныйадресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020

ИП 101-33-BR-A-I
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020-00.03

ИП 101-33-A1R-A-II
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-01

ИП 101-33-BR-A-II
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-01.03

ИП 101-33-A1-A-I
Извещатель пожарный тепловой максимальный адресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020-02

ИП 101-33-B-A-I
Ƕзвещатель пожарный тепловой максимальный адресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020-02.03

ИП 101-33-A1-A-II
Извещатель пожарный тепловой максимальный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-03

ИП 101-33-B-A-II
Извещатель пожарный тепловой максимальный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-03.03

ИП 212-33-A-I
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020-04

ИП 212-33-A-II
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-05

ИП 212/101-33-A1R-A-I
Извещатель пожарный комбинированный адресно-аналоговый точечный без изолятора короткого замыкания еФ2.402.020-06

ИП 212/101-33-A1R-A-II
Извещатель пожарный комбинированный адресно-аналоговый точечный с изолятором короткого замыкания еФ2.402.020-07
