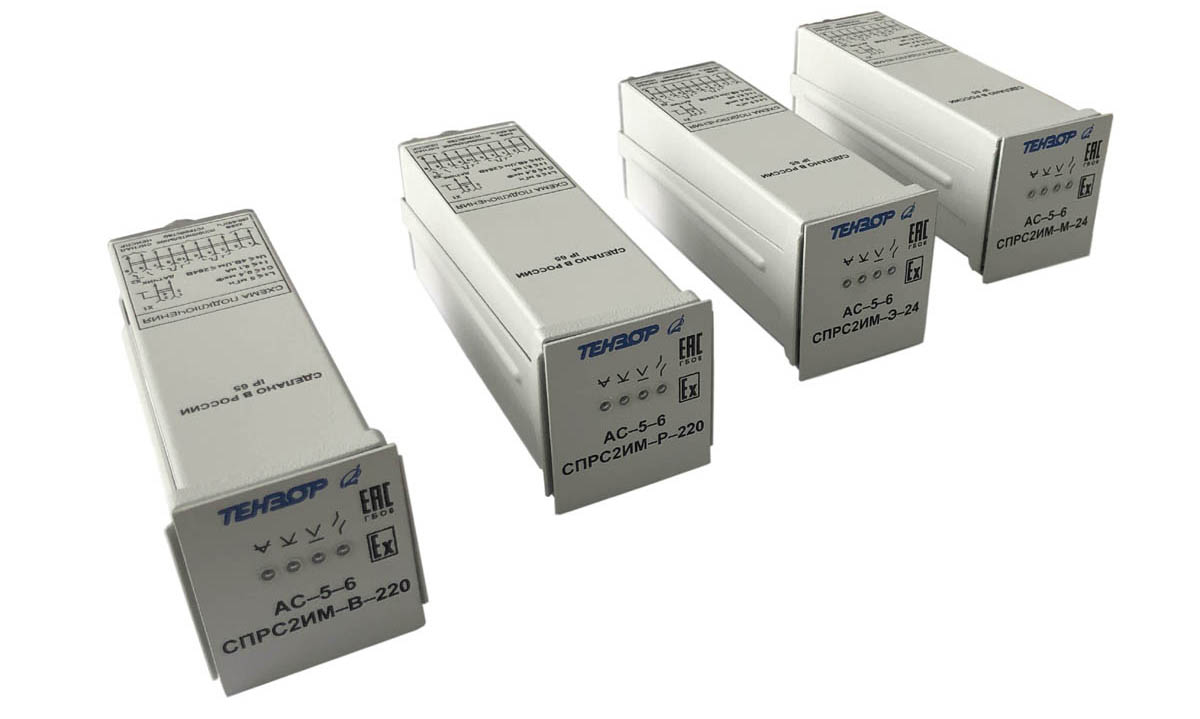

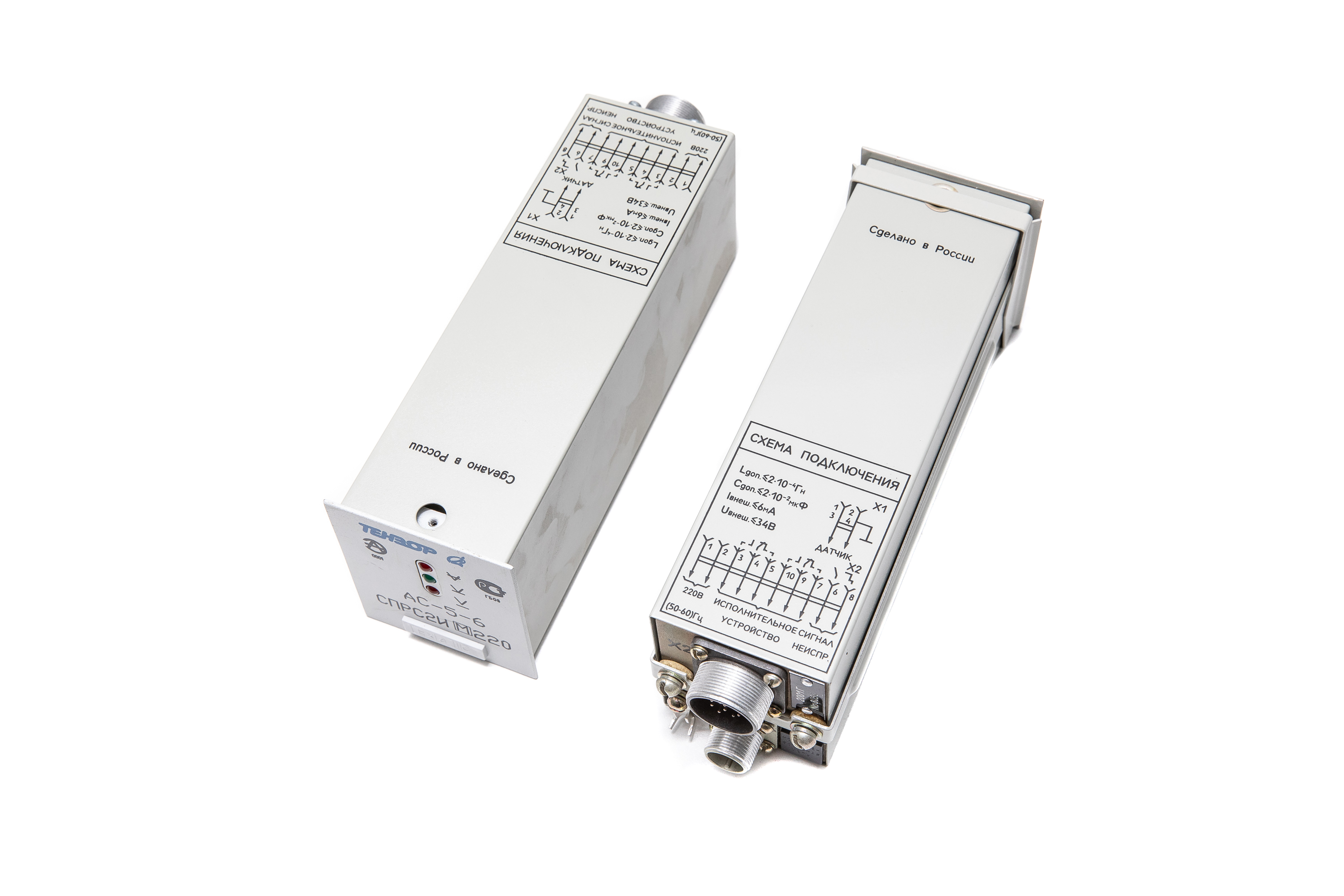

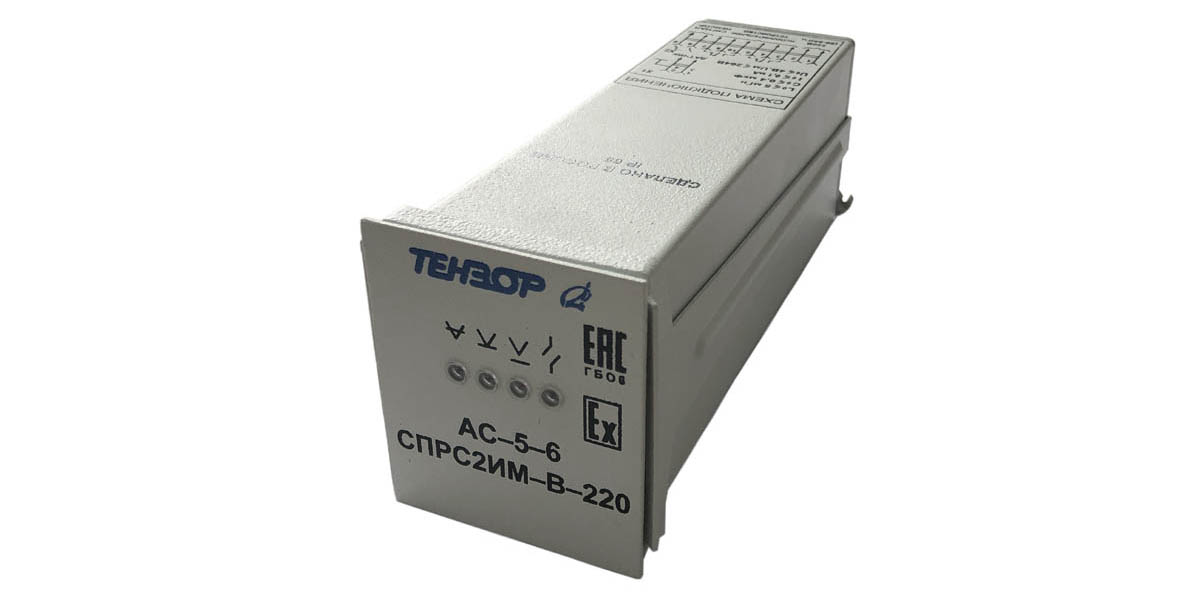

Сигнализатор предельных сопротивлений СПРС2И

Сигнализатор предельных сопротивлений СПРС2И предназначен  для контроля величины сопротивления резистивных (электродных) датчиков и выдачи информации о выходе резистивного датчика (датчика уровня, давления и др.) за установленные пределы. В комплекте с электродным датчиком уровня типа С57 он может быть использован в качестве сигнализатора-регулятора уровня жидких сред от электролитов до дистиллированной (обессоленной) воды.

Сигнализатор предназначен для применения на атомных электростанциях (АЭС), атомных теплоэлектростанциях (АТЭЦ) и атомных станциях теплоснабжения (АСТ), объектах газо- и нефтедобывающей отрасли, предприятиях химической промышленности.

Технические характеристики СПРС2И:

  • длина линии связи между сигнализаторами всех вариантов исполнений зон гарантированной сигнализации и датчиками должна быть: - не более 250 м, при этом индуктивность линии связи не должна превышать 200 мкГн, емкость - 0,03 мкФ: - с кабелем связи РК-75 (погонная емкость 67 пФ/м) - не более 400 м; - с кабелем связи РК-50 (погонная емкость 51 пФ/м) - не более 500 м;
  • длина линии связи, соединяющей сигнализатор с исполнительным устройством и (или) ЭВМ, должна быть не более 300 м;

  • питание сигнализаторов должно осуществляться от сети переменного тока частотой 50 Гц и номинальным напряжением 220 В при допускаемом изменении напряжения от минус 15 до плюс 10 %. 2.7 Допускаемый уровень несинфазных помех в линии связи не более 10 дБ (3 Вэфф).

СПРС2И относится к взрывозащищенному оборудованию группы II с входной искробезопасной электрической цепью особовзрывобезопасного уровня по ГОСТ 12.2.020 и является пожаробезопасным по ГОСТ 12.1.004. При этом сигнализатор устанавливается вне взрывоопасных зон.

Сертификаты соответствия: ОИАЭ.RU.018(ОС).00133, срок действия по 10.09.2020 г.; RU С-RU.ГБ06.В.00288.

Структурная схема СПРС2И

Руководство по эксплуатации еФ2.838.001 РЭ

Сертификат соответствия на изделие

Сертификат соответствия на изделие (РусАтомЭкспертиза)
