Прибор Кристалл–2С2.200

Кристалл–2С2.200 предназначен для применения в составе интегрированных комплексов физической защиты периметров, территории и сооружений объектов ответственных потребителей. Прибор является системообразующим изделиям для построения следующих профилей физической защиты объектов и охраняемых территорий вокруг них:

  • систем охранной сигнализации;
  • систем тревожно–вызывной сигнализации;
Так же прибор должен выполнять следующие функции:
  • управление системой тревожной сигнализации;
  • управление системой охранной сигнализации;
  • выполнение процедуры постановки/снятия объекта с охраны;
  • управление входом/выходом на объект;
  • отображение топологии объекта;
  • отображение журнала событий (не менее 1000 событий);
  • выполнение процедуры приёма/возврата разрешения на управление охраной от автоматизированого рабочего места (АРМа) верхнего уровня;
  • самодиагностика прибора (обнаружение несанкционированного подключения/отключения блоков прибора в магистральной линии связи);
  • самодиагностика блоков прибора (обнаружение несанкционированного вскрытия блоков пробора);
  • самодиагностика функционирования блоков прибора (проверка состояния шлейфов охраны).
Прибор включает в себя следующие блоки:

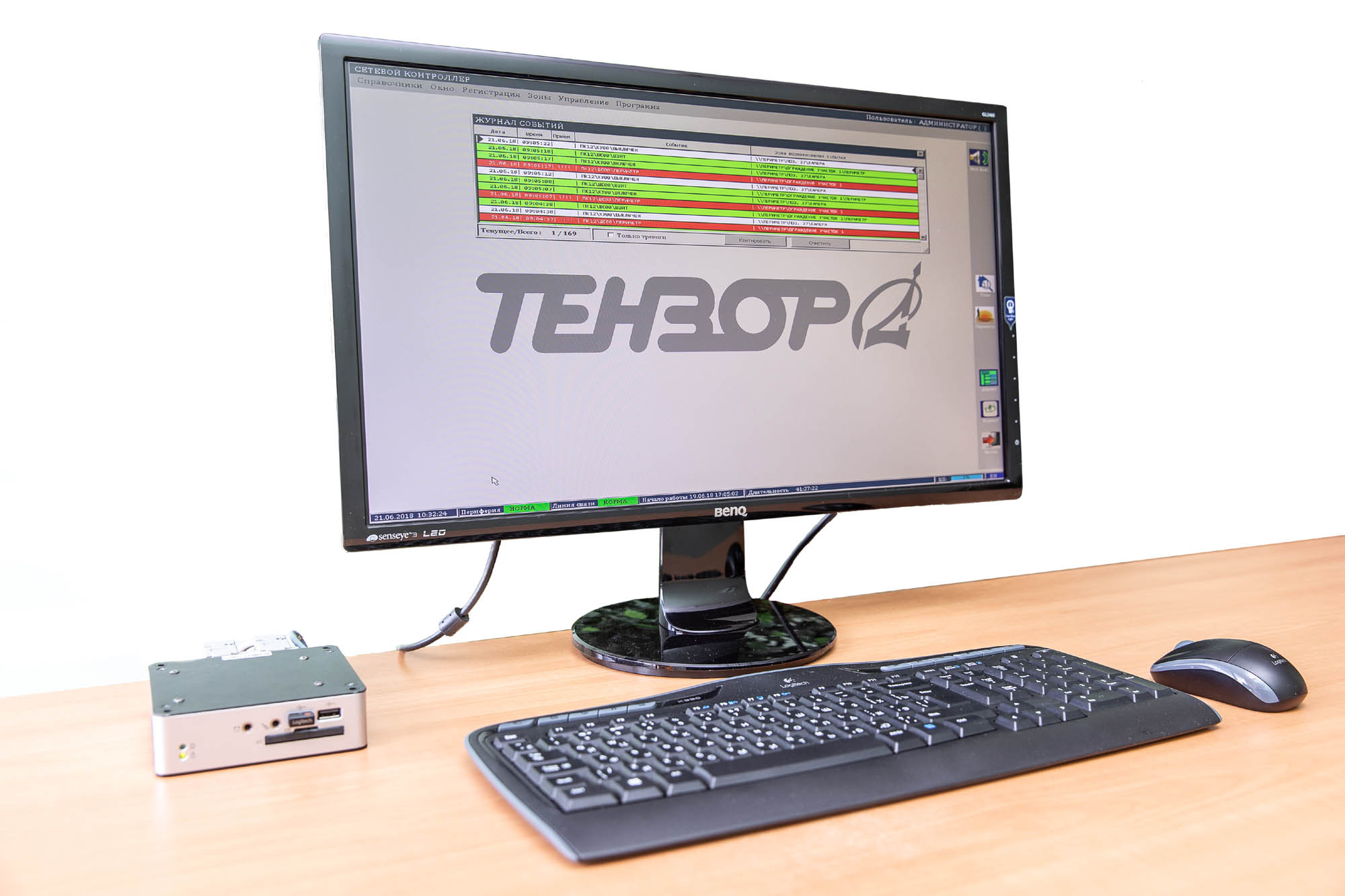

  • табло сигналов тревоги (ТСТ) - предназначены для установки в помещении дежурного персонала на рабочее место оператора и выполняют функции пульта оператора. Служит для приема информации от УКУ о состоянии охраняемого объекта и вывода информации об этом состоянии на встроенный звуковой и световые сигнализаторы лицевой панели и на алфавитно-цифровой жидкокристаллический индикатор;
  • ретрансляторы магистральные (РПР) - предназначены для ретрансляции информации, передаваемой по МЛС, и увеличения расстояния между блоками прибора;
  • периферийный контроллер УКУ - устанавливаются на охраняемых объектах, контролируют состояния объекта и осуществляют управление внешними исполнительными устройствами. Служит для приема информации от шлейфов охранной сигнализации, управления исполнительными устройствами и обмена информацией по магистральной линии связи с табло сигналов тревоги ТСТ;
  • периферийный контроллер БВП - предназначен для дистанционной постановки под охрану /снятия с охраны секторов объекта с помощью брелоков типа EM Marin.
УКУ и БВП осуществляют обмен информацией с ТСТ по выделенной кольцевой магистральной линии связи (МЛС).

Приборы рассчитаны на непрерывный круглосуточный режим работы. Приборы являются проектно компонуемыми изделиями. Кристалл–2С2.200 имеет несколько исполнений. Вариант исполнения определяется выбором интерфейса взаимодействия между блоками, входящих в состав прибора. Количество БВП, УКУ и РПР, входящих в состав прибора, определяется при заказе.

Структурная схема соединения прибора
