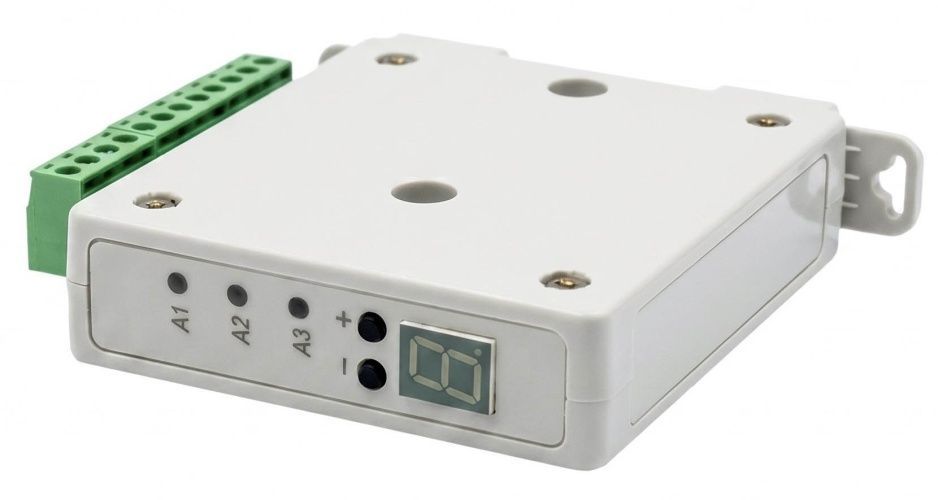

Модуль контроля и управления

Модули предназначены для установки вне взрывоопасных зон помещений и наружных установок атомных станций (АС) (группа условий эксплуатации — 2.2, 2.3 по СТО 1.1.1.07.001.0675) и помещениях контролируемого доступа АС (группа условий эксплуатации — 1.4 по СТО 1.1.1.07.001.0675). Модули относятся к классам 3, 4 по влиянию элементов АС на безопасность и имеют классификационные обозначения 3НУ, 3Н, 3У, 4Н согласно НП-001-15.

еФ2.407.043 ТУ
Код ОКПД 2 26.30.50.122
Код ТН ВЭД ЕАЭС 8531109500
Сертификат ТР ЕАЭС 043/2017

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	МКУ–Л0.1 еФ5.104.284	МКУ–Л0.2 еФ5.104.285	МКУ–Л1.2 еФ5.104.286	МКУ–Л1.0 еФ5.104.287
Количество входов	1*	2*	2*	-
Сопротивление кабельной линии до входа (без учета резистора), не более, Ом	1000	1000	1000	-
Количество выходов	-	-	1**	1***
Ток потребления в дежурном режиме, не более мА	0,8	0,8	0,8	0,8
Ток потребления при замыкании входа (горит красный светодиод), не более, мА	2,3	2,3	2,3	-
Ток потребления при замыкании двух входов (горит два красных светодиода), не более, мА	-	4,6	4,6	-
Ток потребления при замыкании двух входов и включенном реле (горит три красных светодиода), не более, мА	-	-	6,8	-
Ток потребления при включении исполнительного устройства (горит красный светодиод), не более, мА	-	-	-	2,3
Количество реле, шт.	-	-	1	1
Напряжение постоянного тока,коммутируемое реле, не более, В	-	-	30	30
Ток, коммутируемый реле, не более, А	-	-	2	2

ВАРИАНТЫ ИСПОЛНЕНИЙ

МКУ-Л0.1
Модуль контроля и управления на 1 вход с контролем целостности линии еФ5.104.284

МКУ-Л0.2
Модуль контроля и управления на 2 входа с контролем целостности линии еФ5.104.285

МКУ-Л1.2
Модуль контроля и управления на 2 входа с контролем целостности линии и 1 выход без контроля целостности линии еФ5.104.286

МКУ-Л1.0
Модуль контроля и управления на 1 выход с контролем целостности линии еФ5.104.287

МУП-Л2.0
Модуль управления питанием на 2 выхода без контроля целостности линии еФ5.104.288

МКШ-Л1
Модуль контроля шлейфа на 1 вход с контролем целостности линии еФ5.104.289
