Устройство дистанционного пуска

Устройство дистанционного пуска (УДП) предназначены для функционирования в составе адресно–аналоговых шлейфов модулей МАШ приборов производства ПАО «ТЕНЗОР» или неадресных шлейфов приборов приемно–контрольных пожарных с целью ручного запуска систем противопожарной защиты, в соответствии с ГОСТ Р 53325–2012.

УДП предназначены для установки вне взрывоопасных зон помещений и наружных установок атомных станций (АС): в помещениях зоны свободного доступа (группа условий эксплуатации - 2.2, 2.3 по СТО 1.1.1.07.001.0675) и зоны контролируемого доступа (группа условий эксплуатации - 1.4 по СТО 1.1.1.07.001.0675). Устройства относятся к классам 3, 4 по влиянию элементов АС на безопасность и имеют классификационные обозначения 3НУ, 3Н, 3У, 4Н согласно НП-001-15.

еФ2.402.020 ТУ
Код ОКПД 26.30.50.121
Код ТН ВЭД ЕАЭС 8531109500
Сертификат ТР ЕАЭС 043/2017

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Время технической готовности, с: не более 20
Число извещателей в шлейфе, шт.:

адресных: не более 99
неадресных: не более 32

Наличие изолятора короткого замыкания: с или без
Допустимое напряжение в шлейфе, В

от 15 до 32 (без ИКЗ)
от 15 до 28 (с ИКЗ)

Степень защиты оболочкой: IP44
Температура эксплуатации, °С: от минус 30 до плюс 70
Относительная влажность воздуха при эксплуатации, %: 98 при температуре 35 °С
Температура хранения и транс-портирования, °С: от минус 60 до плюс 60
Сейсмостойкость согласно НП-031-01 до 9 баллов по шкале MSK-64 при высоте размещения до 70 м: Группа размещения "А"
Виброустойчивойсть по ГОСТ 30631-99: Группа М4 в диапазоне частот от 0,5 до 150 Гц
Класс УДП по ГОСТ Р 53325-2012: В
Ток потребления в дежурном режиме при номинальном напряжении 24В, мкА:

для адресных без ИКЗ: не более 280
для адресных с ИКЗ: не более 350
для неадресных: не более 80

Ток потребления в режиме «Пожар» при напряжении 24В, не более, мА

для адресных: 3,5
для неадресных: 45

Габаритные размеры (ВхШхГ), не более, мм: 105х100х60
Масса УДП, не более, г: 200
Степень защиты оболочкой: IP44

ВАРИАНТЫ ИСПОЛНЕНИЙ

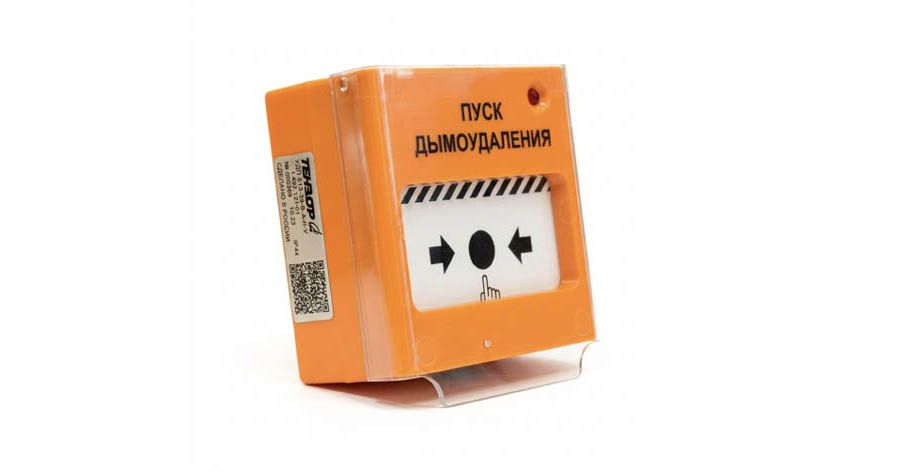

УДП 513-33-B-A-I-O
Устройство дистанционного пуска адресное без изолятора короткого замыкания «Пуск дымоудаления» еФ2.402.021-03

УДП 513-33-B-A-II-O
Устройство дистанционного пуска адресное с изолятором короткого замыкания «Пуск дымоудаления» еФ2.402.021-04

УДП 513-33-B-I-O
Устройство дистанционного пуска неадресное без изолятора короткого замыкания «Пуск дымоудаления» еФ2.402.021-05

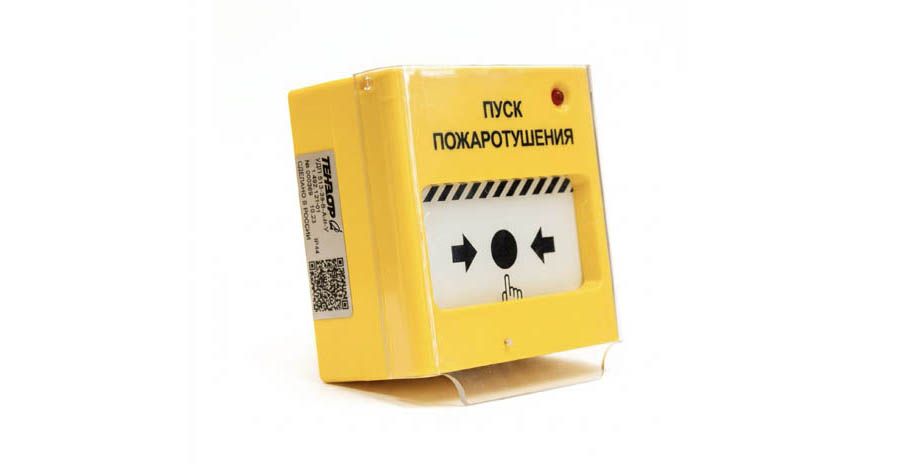

УДП 513-33-B-A-I-Y
Устройство дистанционного пуска адресное без изолятора короткого замыкания«Пуск пожаротушения» еФ2.402.021-06

УДП 513-33-B-A-II-Y
Устройство дистанционного пуска адресное с изолятором короткого замыкания «Пуск пожаротушения» еФ2.402.021-07

УДП 513-33-B-I-Y
Устройство дистанционного пуска неадресное без изолятора короткого замыкания «Пуск пожаротушения» еФ2.402.021-08

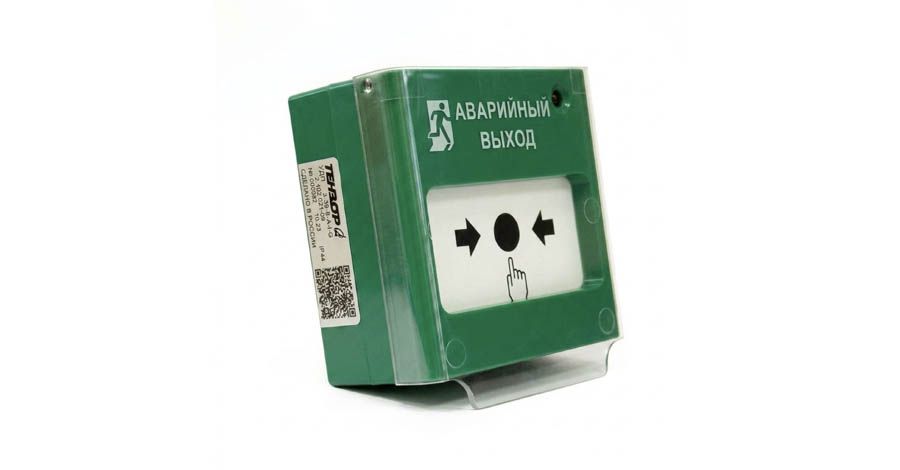

УДП 513-33-B-A-I-G
Устройство дистанционного пуска адресное без изолятора короткого замыкания«Аварийный выход» еФ2.402.021-09

УДП 513-33-B-A-II-G
Устройство дистанционного пуска адресное с изолятором короткого замыкания «Аварийный выход» еФ2.402.021-10

УДП 513-33-B-I-G
Устройство дистанционного пуска неадресное без изолятора короткого замыкания «Аварийный выход» еФ2.402.021-11
